AC表示为交流供电；
DC表示为直流供电；
交流供电，电源接线不区分正负极；
直流供电，电源接线需要注意区分正负极；
掌握以上原理，接下来的接线就简单了，
常见的几种设备供电接口图如下：
常见接口一

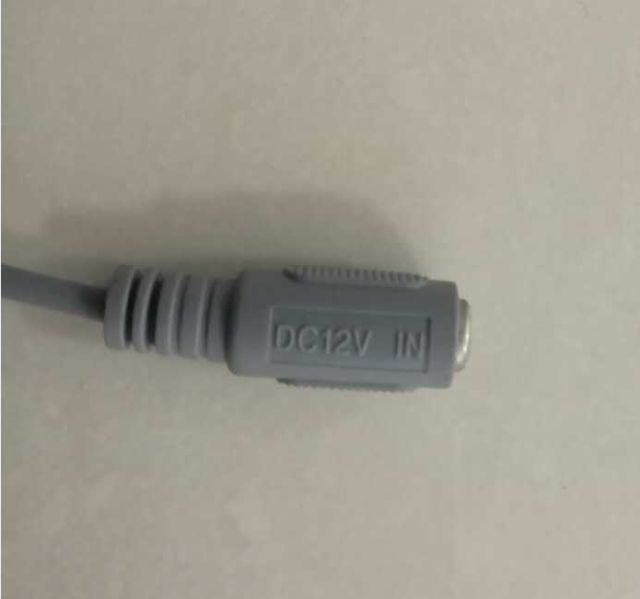

如左图所示：此种接口是常见的圆口供电接头，接头上会刻有供电标准，图上实物所示为：DC12V供电，找到匹配的电源直接供电即可。
小贴士：圆口供电口如何区分正负极？
接头外层为负极，内芯为正极。
常见接口二

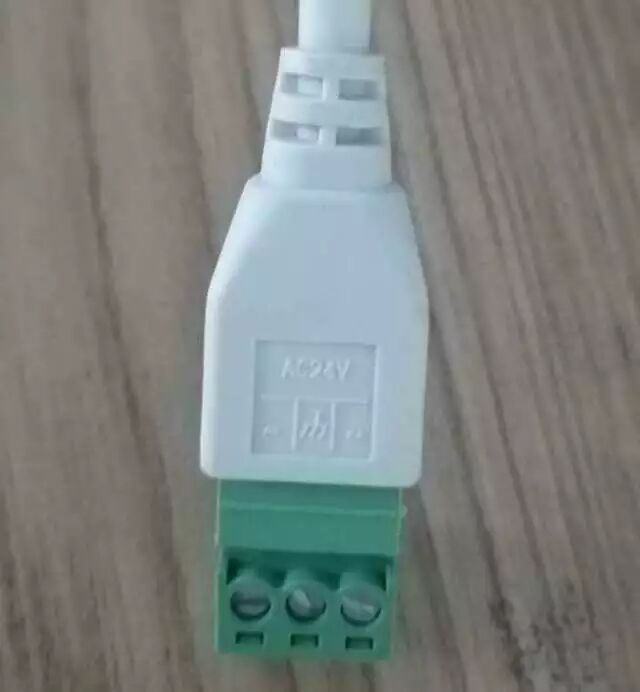

如右图所示：此种接口为绿色接线端子，接头上刻有字体，如图上实物所示为：AC24V供电。中间是公共接地口，左右两边为供电两极接口，接线不区分正负极。
小贴士：此种供电接线头需要用一字螺丝刀将接线柱上的螺丝拧松，将电源线插入接线柱口，再将螺丝拧紧。
常见接口三

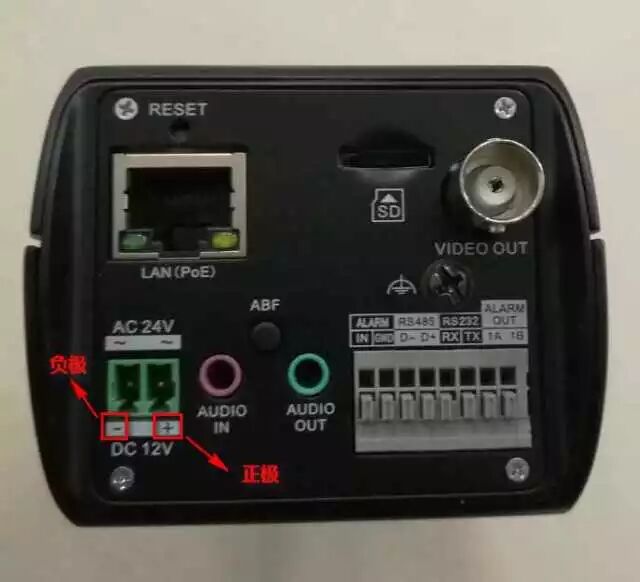

如左图所示，设备供电口是内嵌在机身尾部。供电接口标注有AC24V和DC12V，表示此款设备支持2种供电方式。使用直流方式供电时需要注意区分正负极，如图标注所示，左边接口为负极，右边接口为正极。

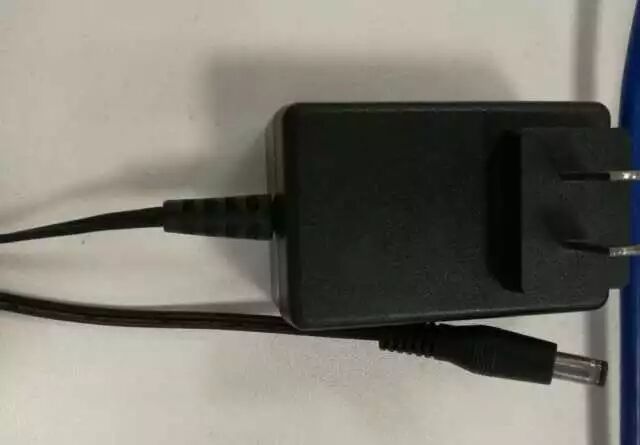

常见海康电源适配器：圆口型

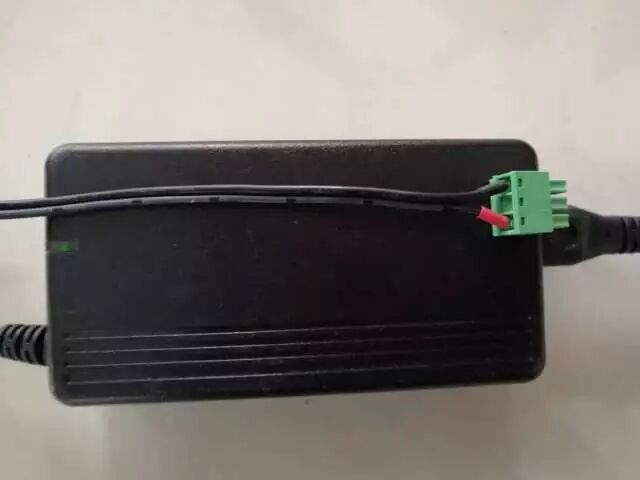

常见海康电源适配器：两线式
电源适配器接口线断了如何区分？
如下图所示：一般海康电源适配器剪断后，全黑的线是负极，黑白相间的线是正极。
黑色是负极，红色是正极。
鉴于电源适配型号不一样对线的定义不一样，建议最好使用万用表测正负极。
PoE、PoE+、Hi-PoE？
经常在PoE设备的参数里看到
都是什么意思啊？
明明是PoE的交换机，怎么连接PoE摄像机不通呢？
Hi-PoE设备可以用PoE交换机供电吗？
……
看完接下来的内容，就能找到答案啦~
PoE、PoE+、Hi-PoE的区别
基础原理
PoE
PoE，即802.3af供电协议
供电电压：44-57V
供电电流：10～350mA

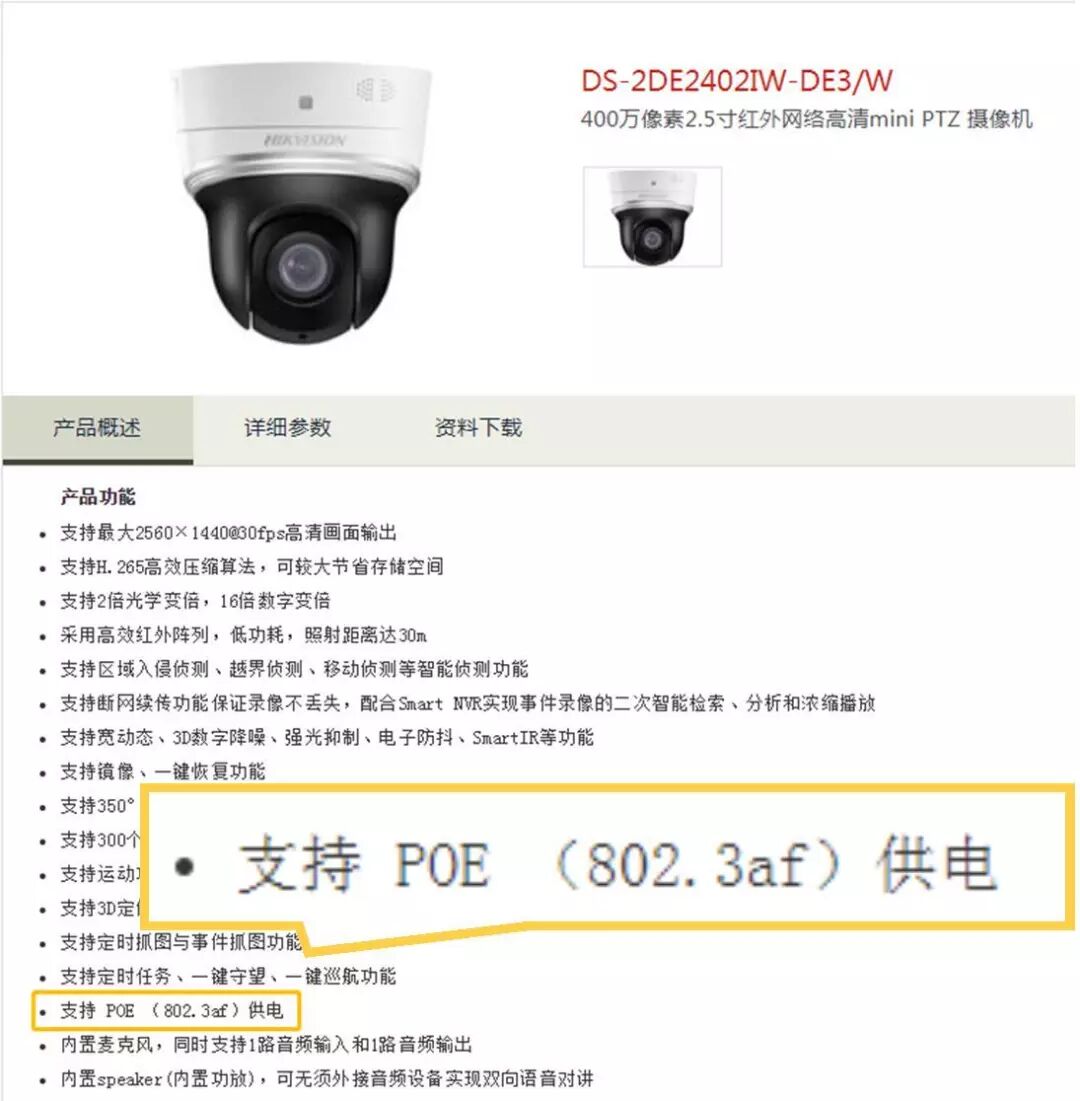

例如DS-2DE2402IW-DE3/W
PoE+
PoE+，即802.3at供电协议
供电电压：50-57V
供电电流：10～600mA

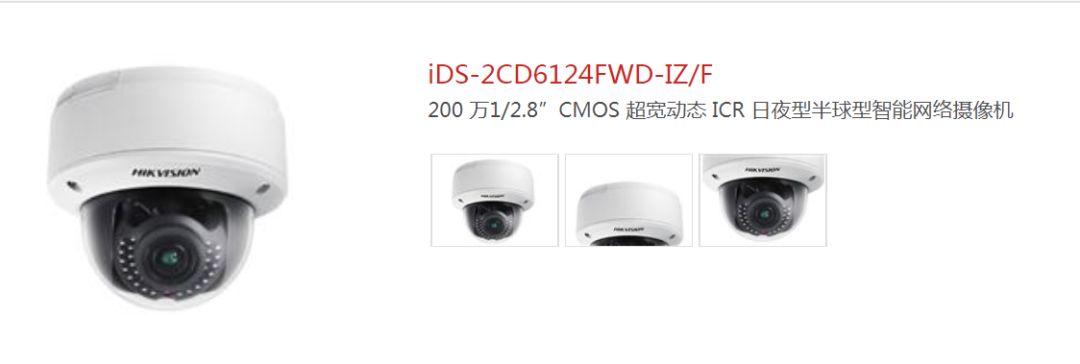

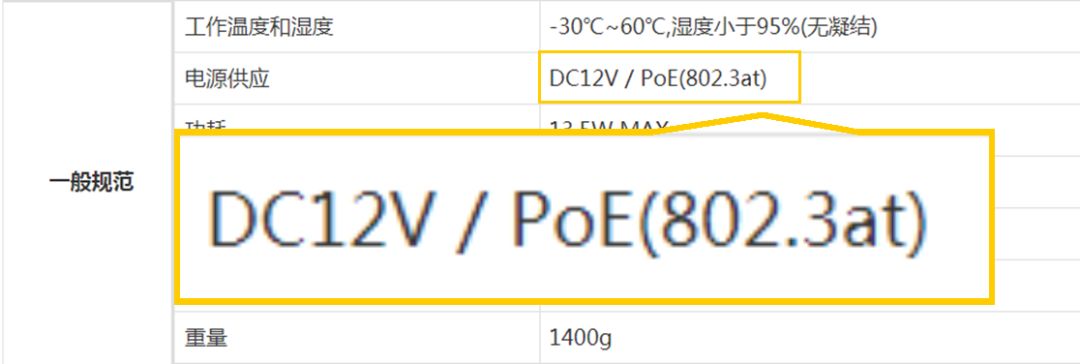

例如iDS-2CD6124FWD-IZ/F
Hi-PoE
Hi-PoE功耗较高，需要Hi-PoE模块供电。

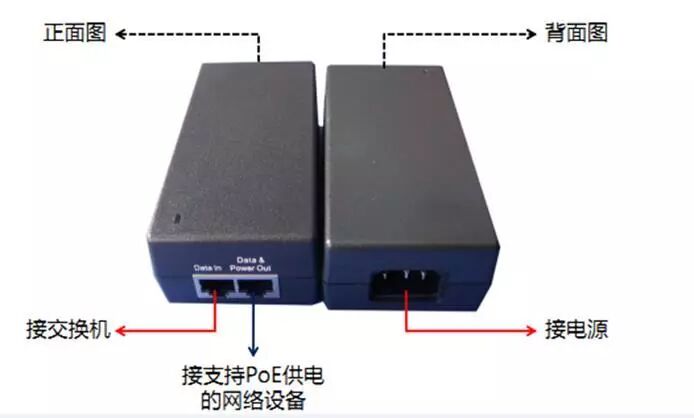

支持Hi-PoE设备的适配器叫PoE中垮，一头是220V专用模块供电，另一头是2个网口，上面标PoE的口接球机给球机供电，标DATA的口接交换机连接网络。

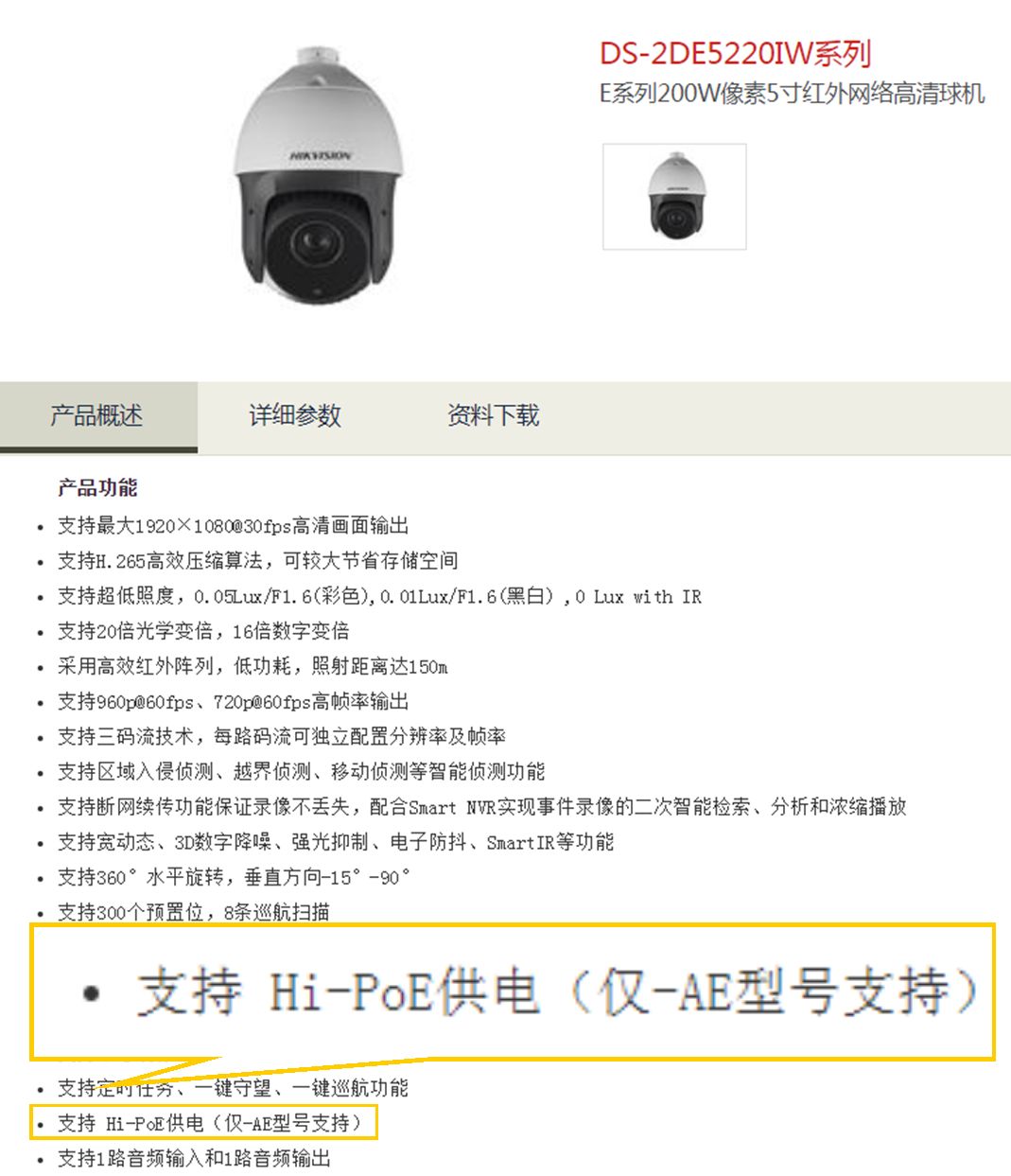

例如DS-2DE5220IW-AE
PoE、PoE+、Hi-PoE通用吗
常见问题
PoE和PoE+通用吗？
PoE+(802.3at)供电协议是向下兼容PoE(802.3af)供电协议的。
也就是说，如果你的交换机支持802.3at标准，最大可供30W电，那完全可以给支持802.3af标准的需要7W的摄像机供电。
但是如果摄像机支持802.3at，需要20W的电，只支持802.3af的交换机就无法正常向这个摄像机供电啦。
Hi-PoE模块可以给哪些设备供电？
Hi-PoE模块可以给Hi-PoE、或支持PoE+，或支持PoE的设备供电。
但支持Hi-PoE的设备，支持用Hi-PoE模块供电，不支持用PoE+和PoE交换机供电。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
你是否也有下面的困扰：
想要看清人脸和车牌
该选择焦距多少毫米的镜头？
4mm、6mm、8mm焦距的镜头分别适合哪些场景？
哪些方面会影响摄像机的视野范围和监控距离？
接下来让我门一起来揭开焦距、镜头、视场角、物距和监控距离间的神秘面纱~
摆脱镜头选项的困扰吧。
场景一
我想要一个摄像机看的又远，同时照的范围又宽，这个能实现吗？
可以的呀，了解一下我们的全局摄像机和双舱摄像机~
可我就想要一个普通的单镜头网络摄像机，能否实现看的又远，同时照的范围又宽？
这种是不行的哦，接下来让我们一起来了解下焦距、视场角与监控距离间的美妙关系吧。
一个镜头从物理的角度来讲，焦距和视场角是一一对应的，一个确定的焦距就意味着一个确定的视场角。
焦距数值越小，视场角越大，所观察的范围也越大，但距离远的物体会分辨的不是很清楚；
焦距数值越大，视场角越小，所观察的范围也越小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。

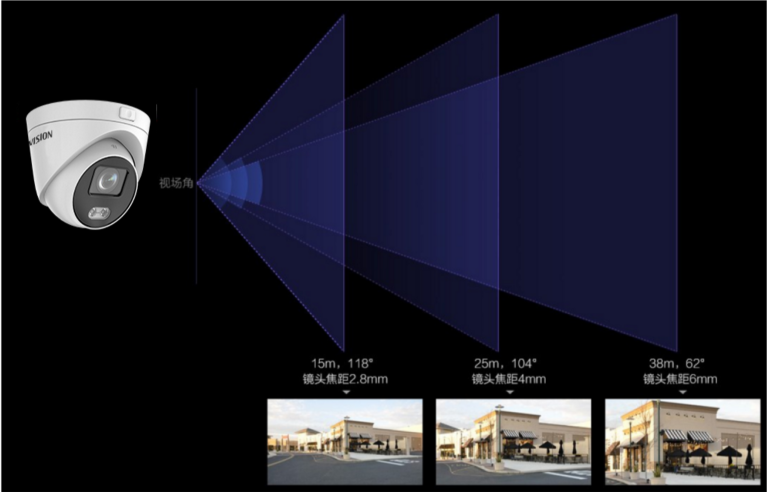

焦距与视场角的关系
注意：每个设备的参数会有所差异，事例中设备的监控距离和视场角度不是统一值，仅供参考，具体以官网设备参数为准。

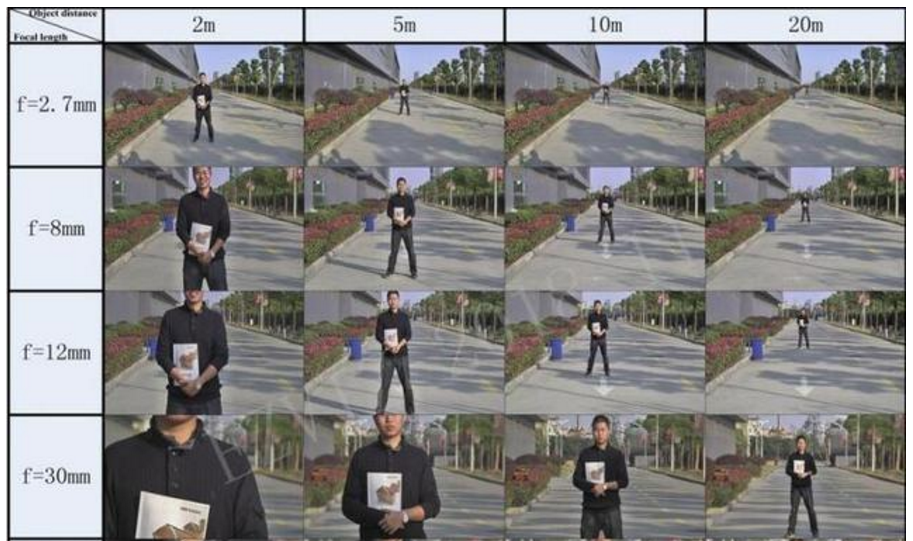

相同的监控距离，不同焦距下，设备成像效果图
综上所述，一个镜头想看的远又宽这个是无法实现的。且在选择镜头焦距时，应该充分考虑是观测细节重要，还是有一个大的观测范围重要，如果要看细节，就选择长焦距镜头；如果看近距离大范围的场面，就可选择小焦距的广角镜头。
如何选镜头
✔ 小视距、大视场角的场所，例如电梯、房间等，一般用2.8-4mm镜头。
✔ 景深大、视角范围广的场所，例如室外环境、围墙等，一般用6-8mm镜头。
✔ 视角较小、距离较远的场所，例如车间、仓库等，常用6-12mm镜头。
场景二
好不容易选好了摄像头型号，发现镜头还有多种焦距可选，2.8mm、4mm、6mm、8mm，那么我到底要选择哪个焦距用在我当前的场景下会比较合适呢？
我们常用的方法就是估算法，比较方便快捷选型。一般我们可以通过两个方面进行估算。
01
不同焦距，监控距离的估算

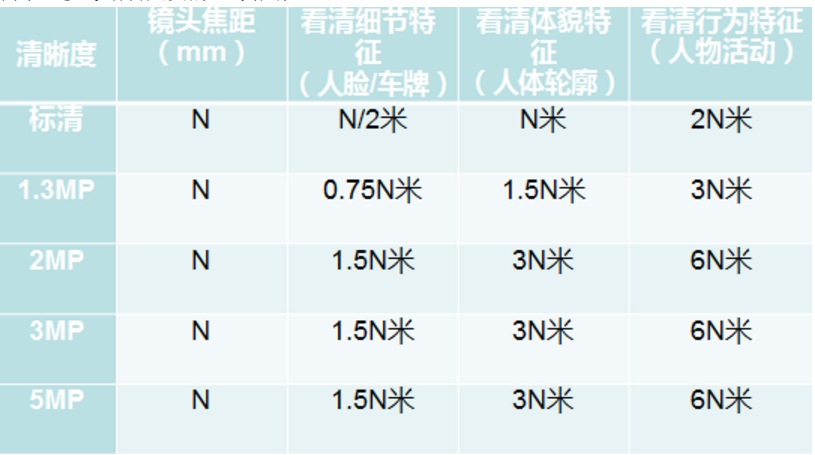

4mm（含）以上的镜头，监测距离大致可以按照下面表格进行估算。
（表格中2MP/3Mp表示的是像素200万/300万）
例如：200W的摄像头，4mm的镜头，可以看清1.5*4=6米处的人脸或者车牌，3*4=12米处的人体轮廓，6*4=24米处的人物活动信息。
注意：监控使用的环境、光线、安装角度等众多因素，会对监控视野产生影响，此表的参数仅供参考，实际监测距离以实测为准。
02
固定的焦距下，监控范围的估算
摄像头能够照射多宽的场景，利用三角函数公式，结合视场角，大致就可以估算出来。

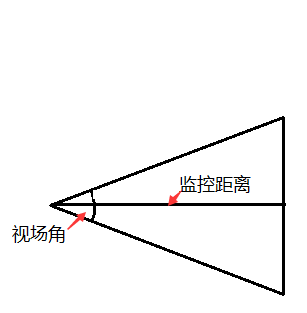

摄像头的视野剖面为一个等腰三角形，三角形顶角为摄像头视场角，三角形高为监控距离，底边为视野宽度。

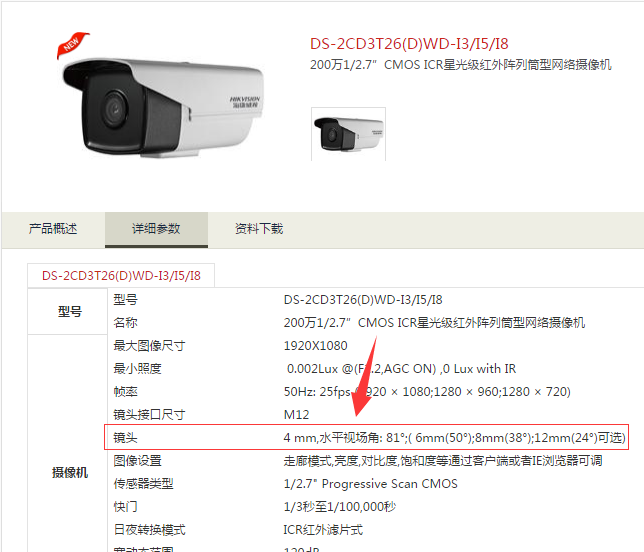

以DS-2CD3T26(D)WD-I3/I5/I8这款设备为例，视场角官网上有介绍，4mm镜头，其水平视场角为81°。

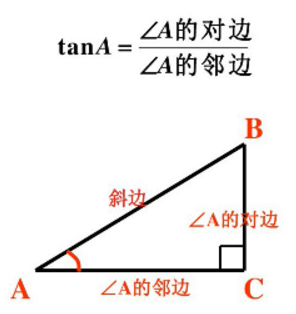

按照三角函数公式计算，顶角一半为40.5°，tan40.5°=底边一半/监控距离，结合前面监控距离的估算，如果以看清人体活动距离来算，监控距离16米，算下来整个底边的值就等于（2Xtan40.5°X16）≈27米。
场景三
可变倍的相机的倍率经常说是4倍，20倍，23倍……，这个是啥意思啊？
在这我们也同样以举例的方式，我们一起来了解下吧！

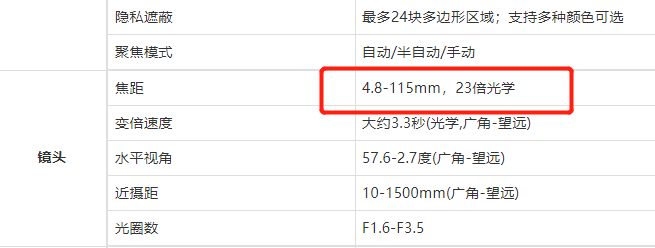

我们可以参考DS-2DC4223IW-D这个型号，在官网中可以查询的到这款设备是23倍光学，4.8-115mm的焦距。
这款为什么就是23倍呢？23倍和焦距毫米数之间又有着什么样的关系呢？
其实就是焦距范围中的最大毫米数除以最小毫米数，得出来的结果就是变倍的倍率。那就是我们案例中115mm除以4.8mm，等于23，所以我们称之为23倍变倍倍率。
